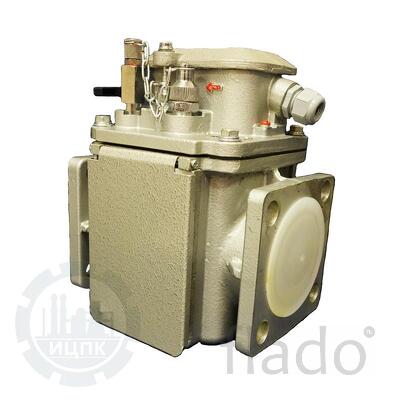

Реле рзт-80





Реле защиты трансформатора РЗТ-80 относится к защитным элементам для электрических машин (трансформаторов, переключателей, дросселей, конденсаторов и т. д.), которые изолированы или оснащены системой жидкостного охлаждения, оборудованной расширительным резервуаром.
<h4>Назначение реле РЗТ-80</h4>
Газовое реле выполняет замыкание/размыкание электрических контактов, управляющих сигнальными цепями:

«Предупреждение» – указывает на некорректное функционирование защищаемого аппарата,
«Отключение» – указывает на снижение уровня охлаждающей жидкости или ускорение ее потока выше определенного (порогового) значения.

Допустимо оснащение реле двумя или тремя контактными группами.
<h4>Конструкция</h4>
Газовое двухпоплавковое реле РЗТ-80 имеет контактные группы замыкающего типа.
Корпус устройства изготовлен из алюминиевого сплава и оснащен фланцами квадратной формы, посредством которых включается в разрыв соединительного трубопровода. К корпусу с помощью болтов подсоединен блок, в состав которого входит включающий механизм. Этот механизм состоит из верхней и нижней переключающих систем, закрепленных на сборной раме.
Верхний переключатель функционирует по принципу ломающегося рычага: на одном его плече установлен поплавок, а на другом – постоянный магнит. Снижение уровня жидкости приводит к опусканию поплавка и перемещению магнита к геркону, который в результате срабатывает.
Нижний переключатель имеет конструкцию, аналогичную верхнему переключателю, но отличающуюся наличием заслонки, обеспечивающей восприятие напора жидкости.
Для предотвращения ложных срабатываний реле в результате динамического воздействия напора охлаждающей жидкости на верхний переключатель предусмотрена система дополнительных экранирующих элементов.
Токоведущие части релеРЗТ-80 надежно изолированы от контакта с охлаждающей жидкостью.
